liten størrelse presisjonsfiberlaserskjæremaskin automatisk posisjonering 800 watt

produkt detaljer

Sertifisering: ISO9001: 2008

Betalings- og leveringsbetingelser:

Minimum bestillingsmengde: 1 enhet

Pris: forhandling

Emballasjedetaljer: Treveske

Leveringstid: 7-15 dager

Forsyningsevne: 2000 enheter per måned

Detaljert produktbeskrivelse

Produktnavn:	Liten skjæremaskin med høy presisjon fiber 5050	Laserkraft:	300w til 800w
Arbeidsplass:	500 * 500mm	Maksimal bevegelighetshastighet:	60m / min
Posisjonsnøyaktighet:	± 0,01-0,03	Powe Supply:	3 × 380V ± 10% 220V ± 10%
Pakke:	Tresak	Garanti:	1 år

Denne modellen vedtar lineær motorbenk med høy presisjon, høy presisjon, rask hastighet; valgfri CCD-posisjonering med høy presisjon, automatisk kalibrering. Hele prosessen kontrollert av automatisk dataprogramvare, programvaregrensesnittet sanntids tilbakemelding, rettidig forståelse av behandlingsstatus, ikke-kontakt behandlingsprogram, ingen mekanisk stress og deformasjon, enkel betjening, høy skjærepresisjon.

1, Praktisk ny type patentintegrert design, kan samsvare med forskjellige typer eller produsenter av laserkilde, kompakt struktur pålitelig, trygg, praktisk og rimelig.
2, Ved bruk av en optisk marmorplattform, antivibrasjonsrammeutforming, egnet for bevegelse med høy hastighet, høy stabilitet.
3, Høy presisjon, med full tilbakemelding lineær motor arbeidsbenk, hastigheten er rask; visuelt presisjonsposisjon for stort arbeidsområde er valgfri, automatisk presisjonskalibrering.
4, multifunksjonell integrert kontroll, uavhengig forskning og utvikling av patent programvare, programvare automatisk kontroll i prosessering, programvaregrensesnittet sanntids tilbakemelding, viser alle funksjoner og alle deler av behandlingen status; berøringsmodus uten kontakt, ingen mekanisk belastning og deformasjon.

konfigurasjon

^#	^Punkt	^{spesifikasjon}	^Merke	^Bemerke
¹	^Laserkilde	^800W	^Maxphotonics
²	^{lineær motor}
³	^{Optisk gitter}	^{oppløsning 0,5μm}	^Spania
⁴	^Sjåfør		^servotronix
⁵	^{Z-akse Skruemodulgruppe}
⁶	^{Laser skjærehode}	^BT230
⁷	^{Presisjonslinje ledeskinne}		^Hiwin
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^Orgeldekke	^Standard
¹⁰	^{Maskinering av materiale}	^Standard		^{luftfart aluminiumslegering}

Parameter

^{Arbeidsstørrelse}		^{500 x 500 (mm)}
^{Maks. Akselerasjon}		^{1,2 g}
^{X AXIS}	^{Maks. Flytte fart}	^{60m / min}
	^Rute	^500mm
	^{Plasseringsnøyaktighet}	^{± 0.01mm}
	^{Gjenta nøyaktighet}	^{± 0.004mm}
^{Y AXIS}	^{Maks. Flytte fart}	^{60m / min}
	^Rute	^500mm
	^{Plasseringsnøyaktighet}	^{± 0.01mm}
	^{Gjenta nøyaktighet}	^{± 0.004mm}
^{Z AXIS}	^Rute	^100mm

Arbeidsforhold

¹	^{Arbeidstemperatur}	^{-10 ℃ ~ 45 ℃}
²	^{Relativ fuktighet}	^{＜ 90% ingen kondensator}
³	^Miljø	^{God ventilasjon, ingen vibrasjoner}
⁴	^{Strømforsyning}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Kraftfrekvens}	^50Hz

4. Maskinforslag
4. 1 Maskinstativet vedtar marmorstruktur og US CNC laserskjæringssystem. Med integrert design, gjennom portfresemaskinerbehandling, for å gjøre bevegelsen nøyaktig. Lineært motorstyresystem, vennlig grensesnitt og langsiktig stabil drift.

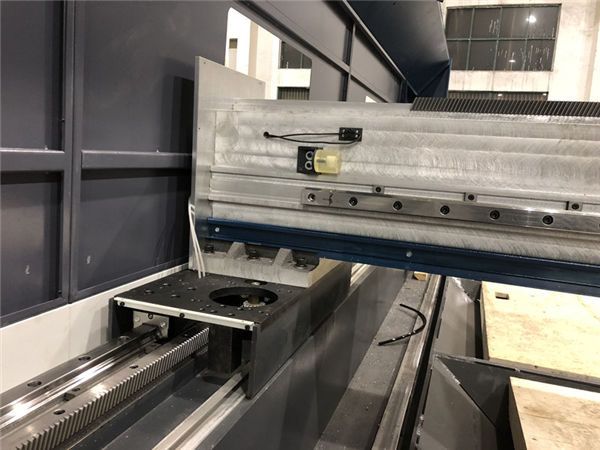

Adoptert THK Japan presisjons lineær ledeskinne, med høy nøyaktighet, lite slitasje og lett å montere eller bytte.4. 2 laser skjærehode
BT230 (Raytools, Sveits merke) laser skjærehode med autofokussystem. Det kan forhindre at avfall fra materialer skjærer seg ut. Beskyttelsesglasset kan holde og beskytte de lave kostnadene til de viktige optiske delene inne i skjærehodet. Autofokussystem er egnet for ikke-flat metallplatebehandling. Kombinert med høykvalitetslasere kan BT230 brukes mye innen keramikk, medisinsk, halvlederindustri og andre bransjer.

^Punkt	^Parameter
^kollimasjon	^100mm
^fokus	^125mm
^{optisk blenderåpning}	^25mm
^{dyse (singel)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{linsematerialer}	^kvarts
^fiberplugg	^QBH
^Hjelpepress	^{Maks. 20bar}
^vekt	^{~ 1.5 kg}

Kontrollsystem

Bruken av profesjonell PC industriell datamaskindrift, grafisk grensesnitt, lett å betjene, profesjonell skjærekontrollprogramvare kan fritt utforme en rekke grafikk og tekst, sanntidsbehandling, støtte CAD, CorelDraw og annen profesjonell kartleggingsprogramvare.
. Høy kvalitet industriell datamaskinkontroll
. Høyeffektivt, enkelt å betjene CNC-skjæresystem
. Z-aksen automatisk sporingsfunksjon

Programmer vises

Anvendt på forskjellige metallplater og stansing og andre typer laserbehandling, så som maskinvare, forbrukerelektronikk-komponenter, forskjellige instrumenter; presisjonsskjæring og boring for forskjellige metallmaterialer.
