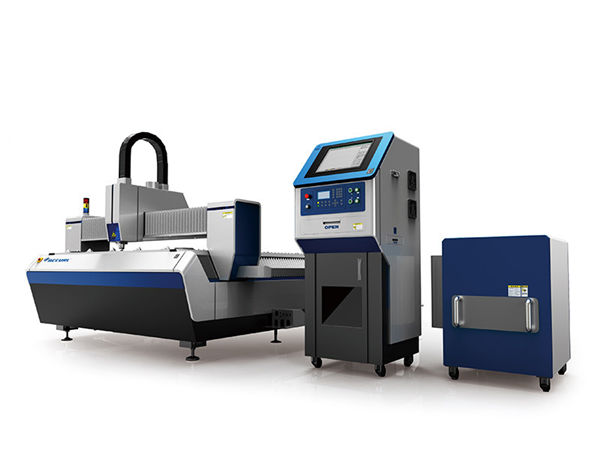

cnc platemaskin / kappemaskin

produkt detaljer

Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 40GP-beholder
Leveringstid: 30 dager
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljert produktbeskrivelse

Applikasjon::	Alt metallmateriale	Kutte tykkelse:	SS opp til 12 mm, MS opp til 22 cm
Lasertype ::	Importert original fiberlaser	CNC eller ikke:	Ja
Min.linje Bredde:	0.1mm	Støttet grafisk format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maks akselerasjon:	1,0 g	Gjenta nøyaktighet ::	+/- 0,03 mm
Driftstemperatur::	0 ° C-45 ° C	Kjølemodus:	Vannkjøling
Vekt (kg):	8600	Spenning::	AC380V ± 10% 50 HZ (60 HZ)
Skjæreområde:	3000x1500mm	Produkt:	Cnc platemaskin / kappemaskin

Fordel med fiberlasermaskin

1) Fiberlaserskjæring er den raskeste prosessen for tynt metall.
2) En "clean cut" overflatekvalitet oppnås.
3) Refleksmaterialer som aluminium, kobber og messing kan kuttes enkelt.
4) Deleprosesskostnadene er veldig lave.
5) Lite til ingen vedlikeholdskostnader.
6) Forbrukbar delkostnad er lav. De eneste delene som må byttes er dyser, keramikk og beskyttelsesglass over lengre perioder. Det er ingen andre forbrukskostnader.
7) Resonatorens levetid er over 100 000 arbeidstimer.
8) Dobbelt kuleskrue nærlusesystem og importert åpen type CNC-system, sikrer høy
nøyaktighet og høy arbeidseffektivitet under høyhastighets kutting.
9) Standard kollokasjon av 2KW fiberlaser og valgfri 500W-4000W fiberlaser
Standard kollokasjon av 500W fiber laser og valgfri 1000 W IPG eller N-light fiber.
Lave drifts- og vedlikeholdskostnader. Oppnå langsiktig avkastning på investeringer og inntektsmaksimering.
10) Skapdesign er i samsvar med CE-standard for pålitelig og sikker behandling.
Pallskifter er praktisk for materiell opplasting og lossing, forbedrer effektiviteten.
Åpen struktur er enkel og praktisk for materialopplasting og lossing.
Enhet for skuffesamling gjør mottaksmateriell mer praktisk.
11) Målet med høyhastighets kutting, styrket sveiset maskinhus etter 2 ganger aldringsprosess, noe som sikrer langsiktig nøyaktighet og stabilitet i ytelsen.

De viktigste funksjonene i fiber laser skjæremaskin

1) Vedta verdensberømte Tyskland Dlaser Fiber laser kilde og USA Laser Mech skjærehode &
Dynamisk fokussystem, det kan kutte og stanse forskjellige typer metallmateriale med høy presisjon
og høy hastighet.
2) Siden laser overføres med fiber, er det ikke nødvendig å vedlikeholde eller justere den laseroptiske banen.
Det reduserer maskinens feilrate og forlenger levetiden.
3) Skjæreareal i stort format oppfyller kravene til forskjellige typer metallbearbeiding.

spesifikasjon

Laser kilde medium	Fiber
Skjæreområde (L * W)	3000 mm × 15000 mm
Z akselslag	250 mm
Maks. posisjoneringshastighet	120 m / min
X, Y aksel Maks. akselerere hastigheten	1,0 g
Kjøleform	Vannkjøling
Laser bølgelengde	1070nm
Utgangseffekt fra laserkilde	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valgfri)
Min. kutte gapet	≤ 0,1 mm
Plasseringsnøyaktighet på X, Y og Z aksler	± 0,03 mm
Gjentatt posisjoneringsnøyaktighet for X-, Y- og Z-aksler	± 0,01 mm
Tykkelse av skjæremateriale (i henhold til materiale)	0,2 - 25 mm
Drivermodell	Importert servomotor
kraft krav	380V, 50/60 Hz
Arbeidstemperatur	0-45 ℃
Kontinuerlig arbeidstid	24 timer
Maskinens vekt	Cirka 8600 kg
Total beskyttelsesnivå på strømforsyningen	IP54

Referansetabell for kuttetykkelse

Laserkraft	Maks skjæretykkelse
Laserkraft	Karbonstål (mm)	Rustfritt stål (mm)	Aluminium (mm)	Messing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Over parameter for referanse

Søknadsindustrier

Passer for luftfartsteknologi, flyproduksjon, rakettfremstilling, robotproduksjon, heisfremstilling, skipsindustri, skjæring av plater, kjøkkenmøbler, elektroniske komponenter, bildeler, kjøling og ventilasjonsrør, skilt, metall og andre metalldeler prosessindustri

Detaljerte bilder

	Navn:Maskinhus og tilbehør a.600 ℃ varmebehandling, 24 timers kjøling i ovnen, nøyaktig sveising av CO2-beskyttelse, for å sikre 20 års bruk uten deformasjon. b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater. c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.
Navn:AC servomotor og driver Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.
	Navn:Lineære guider med presisjon Avansert kuttesystem, laserkraft og servobevaring passer hverandre perfekt, importert utstyr med høy presisjon og rackstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet.
Navn:Skjærehode Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.
	Navn:Laserkilde rask hastighet, skjærelinje med høy presisjon og glatt kanten

Navn:Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers kjøling i ovnen, nøyaktig sveising av CO2-beskyttelse, for å sikre 20 års bruk uten deformasjon.
b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater.
c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.

Navn:AC servomotor og driver

Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.

Navn:Lineære guider med presisjon

Avansert kuttesystem, laserkraft og servobevaring passer hverandre perfekt, importert utstyr med høy presisjon og rackstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet.

Navn:Skjærehode

Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.

Navn:Laserkilde

rask hastighet, skjærelinje med høy presisjon og glatt kanten

Trening

1.Trening av video og brukerhåndbok på engelsk som skal tilbys for installasjon, drift, vedlikehold og feilsøking, og teknisk guide som skal tilbys via e-post, faks, telefon / whatsapp / skype // og så videre, når du møter noen problemer med installasjon, bruk eller justering.

2.Ditt selskap kan ordne teknolog som kommer til vår fabrikk for å lære grunnleggende kunnskap om utstyr og driftsmessige nødvendigheter, tilstrekkelig treningstid om 3-5 dager, opplæringsinnholdet er som følger:
a) Vanlig opplæring for tegningsprogramvare;
b) Maskin av og på trening prosedyrer;
c) Betydningen av kontrollpanel og programvareparametere, parameterens innstilling
d) Grunnleggende rengjøring og vedlikehold av maskinen;
e) Vanlig feilsøking for maskinvare;
f) Forsiktighet ved bruk.
3. Dør-til-dør instruksjonstreningstjeneste. visum, reiseutgifter og overnatting vil være på kundens pris. Det er bedre å arrangere en oversetter for begge våre ingeniører i løpet av treningsperioden. Treningstid: 3-5 dager.

Emballasje og frakt

1. Vår tresak er etter beregningsbehandling. Trenger ikke tømmerinspeksjon, sparer leveringstid.
2.Alle reservedeler på maskinen ble dekket av noen myke materialer, hovedsakelig ved hjelp av perleull.
Unngå alle skader som kan oppstå i leveringsprosessen. Så dekker vi plastpakken tett ut, sørg for at intakte dekkede myke materialer blir unngått, og unngå vanntett og rustfast.
3. Det ytterste er trekasse med fast forskaling.
4. Bunnen av trehuset har fast jernuttak, praktisk å håndtere og transportere.
