fiberlasergraveringsmaskin 10 meter maskin kroppsdesign

produkt detaljer

Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 40GP-beholder
Leveringstid: 30 dager
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljert produktbeskrivelse

Applikasjon:	Alt metallmateriale	Kutte tykkelse:	Opptil 1 mm SS
Lasertype:	Importert original fiberlaser	Maksimal kuttetykkelse:	20 mm / CS; 10mm / SS
Min.linje Bredde:	0.1mm	Kontrollprogramvare:	Cypcut
Grafisk format som støttes:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Merkenavn:
Gjenta nøyaktighet:	+/- 0,03 mm	Driftstemperatur:	0 ° C-45 ° C
Kjølemodus:	Vannkjøling	Laserkilde:	IPG / Nlight / Raycus / Max
Spenning:	AC380V ± 10% 50 HZ (60 HZ)	Skjæreområde:	3000x1500mm

applikasjon

Brukes for standard rustfritt stållist med tykkelse 0,2 til 14 mm

Produkt

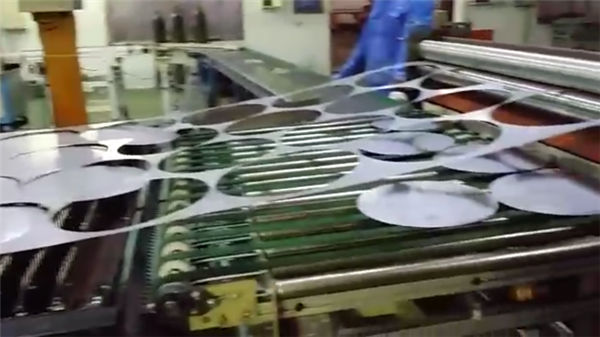

Skjær rund sirkel 100-800mm

Prosjektkonfigurasjon

kode	Punkt
1	Avfallssystem
2	Mekanisk arm
3	Laserskjæremaskin
4	Det sentrale elektriske kontrollskapet
5	Kjølesystem
6	Fôringsmaskin

Laser maskin spes

Laser kilde medium	Fiber
Skjæreområde (L * W)	10000 mm × 15000 mm
Z akselslag	250 mm
Maks. posisjoneringshastighet	120 m / min
X, Y aksel Maks. akselerere hastigheten	1,0 g
Kjøleform	Vannkjøling
Laser bølgelengde	1070nm
Utgangseffekt fra laserkilde	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valgfri)
Min. kutte gapet	≤ 0,1 mm
Plasseringsnøyaktighet på X, Y og Z aksler	± 0,03 mm
Gjentatt posisjoneringsnøyaktighet for X-, Y- og Z-aksler	± 0,01 mm
Tykkelse av skjæremateriale (i henhold til materiale)	0,2 - 25 mm
Drivermodell	Importert servomotor
kraft krav	380V, 50/60 Hz
Arbeidstemperatur	0-45 ℃
Kontinuerlig arbeidstid	24 timer
Maskinens vekt	Cirka 12000 kg
Total beskyttelsesnivå på strømforsyningen	IP54

Laser skjæremaskinparameter

Dreiebenken er laget av den generelle sveisestrukturen, etter annealing etter spenningsavlastning var grov maskinering og den sekundære aldringsbehandlingen av metallbehandling, bedre løst belastningen på grunn av sveising, og dermed forbedret stabiliteten til maskinverktøyet. X, Y, Z-aksen vedtar den japanske servomotoren, utstyrt med redusert tannreduserende reduksjonsgir og stivhetsstativ, lineær guide med høy presisjon, for eksempel effektiv overføringsmekanisme, effektivt garanterer overføringsnøyaktigheten. Maskinen er utstyrt med automatisk smøreinnretning, skjæreområdet har støvuttak enhet, avfallsbil i bunnen av skjæreområdet, Mekanisk skjærebevegelse, opprettholde bue dårlig fyllingsdrift, trenger ikke å gå tilbake til opprinnelsen etter en gang å kutte reise, og dermed sparer mye tid, klippehastigheten forbedret kraftig. Ved beregning kan forbedre effektiviteten til mer enn 15% av skjæringen med denne forbedringen.

Bevegelse av skjærebedets bevegelseskontroll med kjede drevet av servomotor. Sengens overflate består av kobber- og aluminiumsylinderdeksel, kobberhette kan redusere ripeplaten effektivt, redusere kostnadene for utskifting.

Innsamling, avvikling, rette, innmatingsenhetens parametere

Kode	Opptreden	Parameter	Bemerke
1	maksimal belastningsvekt på spolen	10T (Max)
2	Spiralbredde	200mm ~ 1300mm
3	Tykkelse av spiral	0.3mm ~ 1.5mm
4	materialrull indre diameter	Ø460-530mm
5	materialrull ytre diameter	Ø1300mm (Max)
6	produksjonslinjehastighet	20 m / min
7	lastemodus	laster bil
8	Spenningsmetode	hydraulisk distensjon
9	bremsemetode	Pneumatisk skivebrems
10	Fôringskontroll	elektrisk induksjon
11	uncoil	frekvensstyring
12	Carrier; Materiale med kista	Automatisk
13	trykkapparat	Automatisk
14	Flatrulle	opp 11 ned 12
15	klype rull	1 sett
16	mater	klemrulle
17	Feeder driver	Servo motor

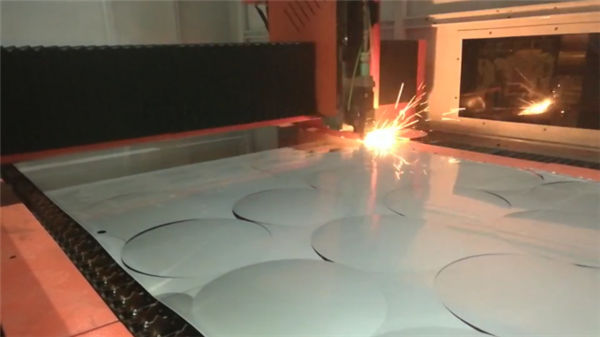

Skjære prøver: (vedlagte bilder er for referanse, kontakt oss for detaljvideo)

Klippe prøver

Forhåndsalgstjeneste

1. Gratis prøvesnitt,
For gratis prøveutskjæring / -testing, kan du sende oss din CAD-fil, vi vil kutte her og lage video for å vise deg skjæring, eller sende prøve til deg for å sjekke skjærekvalitet.
2. Tilpasset maskindesign
I henhold til kundens applikasjon kan vi revidere vår maskin i henhold til kundens bekvemmelighet og høye produksjonseffektivitet.

Service etter salg

A. Maskinen vil bli levert med treningsvideo og brukerhåndbok på engelsk for installasjon, drift, vedlikehold og feilsøking, og skal gi teknisk guide på e-post, faks, telefon, skype….
B. Vi tilbyr tekniker til kundens nettsted for installasjon og opplæring, kunden skal dekke visum, billett, lokale levekostnader.
C. Kunden kan komme til vår fabrikk for opplæring. Vi vil tilby opplæring i installasjon, drift, feilsøking og vedlikehold av maskiner.
Under trening i verkstedet vårt tilbyr vi gratis trening og levekostnader i 7 dager, begrens 2 personer.

Garanti

a) .1 År for hele maskinen (menneskeskapt skade er forhandlet.).
b). Laserkilde 2 års garanti
c). Levering av livslangt vedlikehold og reservedeler
d) Gratis trening for operasjonsstab. (ingeniør kan reise til utlandet forhandles.)

FAQ

Q1: Hvordan kan jeg få den beste maskinen for meg?
Du kan fortelle oss ditt arbeidsmateriell, detaljarbeid etter bilde eller vedio slik at vi kan bedømme om maskinen vår kan dekke dine behov eller ikke. Da kan vi gi deg den beste modellen avhengig av vår erfaring.

Spørsmål 2: Dette er første gang jeg bruker denne typen maskiner, er det lett å betjene?
Vi sender deg manual og guide vedio på engelsk, den kan lære deg hvordan du bruker maskinen. Hvis du fremdeles ikke kan lære hvordan du bruker den, kan vi hjelpe deg ved å "Teamviewer" online hjelpeprogramvare. Eller vi kan snakke via telefon, e-post eller andre kontaktmåter.

Spørsmål 3: Hvis maskinen har et problem på mitt sted, hvordan kan jeg gjøre det?
Vi kan sende gratis deler til deg i garantiperioden hvis maskiner har noe problem under "normal bruk".

Q4: Arrangerer du forsendelse til maskinene?
Ja, kjære kunder, for FOB- eller CIF-pris, ordner vi forsendelse for deg. For EXW-pris må kundene ordne forsendelse av seg selv eller deres agenter.
