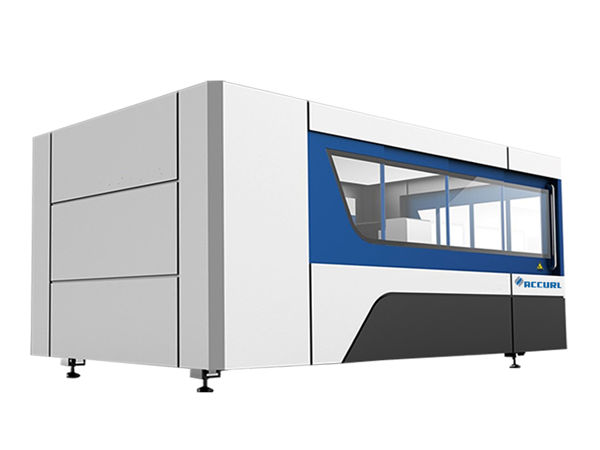

cypcut fiber 3d laser skjæremaskin 1070nm laserbølgelengde

cypcut fiber 3d laser skjæremaskin 1070nm laserbølgelengde

produkt detaljer


Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 20GP-beholder
Leveringstid: 30 dager for metallplater og rør laser skjæremaskin
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union, L / C
Forsyningsevne: 50 sett per måned

Detaljert produktbeskrivelse


Applikasjon::Alt metallmaterialeKutte tykkelse:SS opp til 10 mm, MS opp til 22 cm
Lasertype ::FiberCNC Or Not ::Ja
Kjølemodus ::VannkjølingKontrollprogramvare ::Cypcut
Støttet grafisk format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOpprinnelsessted::Kina
Modellnummer::TY-3015DGTjeneste tilbys etter salg ::Ingeniører tilgjengelig for servicemaskiner i utlandet
Gjenta nøyaktighet ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbeidsfuktighet ::5%-95%Behandlingsområde:20-130mmx3000mm
Spenning::AC380V ± 10% 50 HZ (60 HZ)Skjæreområde:3000 * 1500mm standard, større kan tilpasses

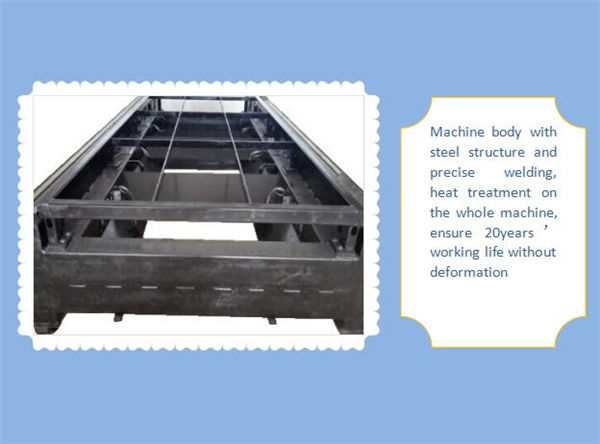

Maskinhus


1. Vår maskinhus med 8mm stålkonstruksjon, 600 ℃ varmebehandling, presis sveising, for å sikre 20 års bruk uten deformasjon.
2. Skuff med magnesiumlegering, Sterk stabilitet uten deformasjon, Rask bevegelse.
3. Høy effektivitetsregulering av røykesystem på begge sider av maskinhuset, Sterkt segmentert støv og røykesamling, det vil redusere skader på arbeidstakeren.
4. Importert presisjonsflensreduksjons- og servomotor, rask løpehastighet.
5. 70 blader og 6 glidestenger på maskinsengen, med tette kniver for å redusere maskinvarslingen, skyvbarrer som arbeider med sylindere for å laste opp og laste ned ark lett.
6. Fleksibel lasteboks kan åpnes foran og på begge sider, noe som er overbevisende for maskinens arbeidsforhold.

cypcut fiber 3d laser skjæremaskin 1070nm laserbølgelengde

Fordel med fiberlasermaskin


1) Utmerket strålekvalitet: Mindre fokusdiameter og høy arbeidseffektivitet, høy kvalitet.
2) Høy kuttehastighet: Kuttehastigheten er mer enn 60 m / min
3) Stabil drift: Vedta verdens importerende fiberlasere, stabil ytelse, viktige deler kan
nå 100 000 timer;
4) Høy effektivitet for fotoelektrisk konvertering: Sammenlign med CO2-laserskjæremaskin,
fiber laser skjære maskin har tre ganger fotoelektrisk konvertering effektivitet
5) Lav pris og lite vedlikehold: Spar energi og beskytt miljøet. Fotoelektrisk konverteringsfrekvens
er opptil 25-30%. Lavt elektrisk strømforbruk, det er bare rundt 20% -30% av tradisjonell CO2-laser
kuttemaskin. Fiberlinjeoverføring trenger ikke reflektere linse, sparer vedlikeholdskostnader;
6) Enkel operasjoner: overføring av fiberlinje, ingen justering av optisk bane;
7) Superfleksible optiske effekter: Kompakt design, enkle til fleksible produksjonskrav.

spesifikasjon


Laser kilde mediumFiber
Skjæreområde (L * W)3000 mm × 1500 mm
Z akselslag250 mm
Maks. posisjoneringshastighet120 m / min
X, Y aksel Maks. akselerere hastigheten1,0 g
KjøleformVannkjøling
Laser bølgelengde1070nm


Utgangseffekt fra laserkilde



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valgfri)

Min. kutte gapet≤ 0,1 mm
Plasseringsnøyaktighet på X, Y og Z aksler± 0,03 mm
Gjentatt posisjoneringsnøyaktighet for X-, Y- og Z-aksler± 0,01 mm
Tykkelse av skjæremateriale (i henhold til materiale)0,2 - 25 mm
DrivermodellImportert servomotor
kraft krav380V, 50/60 Hz
Arbeidstemperatur0-45 ℃
Kontinuerlig arbeidstid24 timer
Maskinens vektCirka 12000 kg
Total beskyttelsesnivå på strømforsyningenIP54

Detaljerte bilder

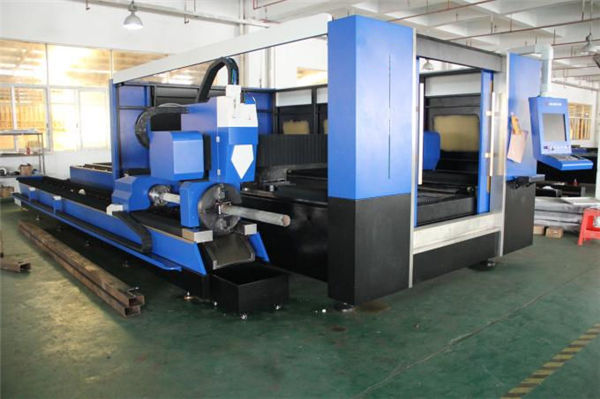

Navn: Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers kjøling i ovnen, nøyaktig sveising av CO2-beskyttelse, for å sikre 20 års bruk uten deformasjon.
b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater.
c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.

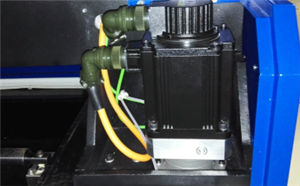

Navn:AC servomotor og driver

Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.

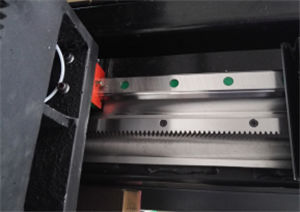

Navn:Lineære guider med presisjon

Avansert kuttesystem, laserkraft og servobevaring passer hverandre perfekt, importert utstyr med høy presisjon og rackstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet.

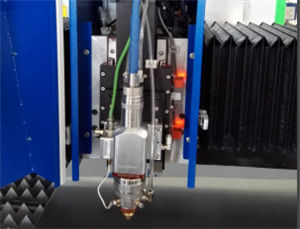

Navn:Skjærehode

Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.

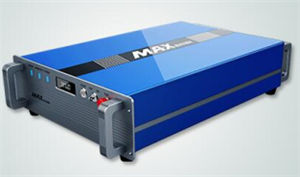

Navn:Laserkilde

rask hastighet, skjærelinje med høy presisjon og glatt kanten

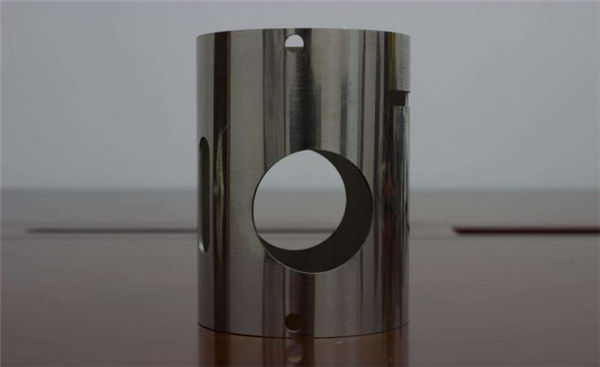

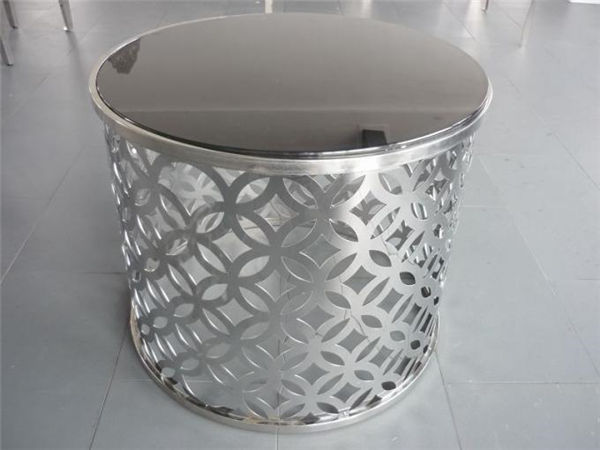

Klippe prøver


Trening


Etter signering av kontrakten, kan ditt firma ordne teknolog som kommer til vår fabrikk for å lære grunnleggende kunnskap om utstyr og driftsmessige nødvendigheter, tilstrekkelig treningstid om 1-3 dager, opplæringsinnholdet er som følger:
a) Vanlig opplæring for tegningsprogramvare;
b) Maskin av og på trening prosedyrer;
c) Betydningen av kontrollpanel og programvareparametere, parameterens innstilling;
d) Grunnleggende rengjøring og vedlikehold av maskinen;
e) Vanlig feilsøking for maskinvare;
f) Forsiktighet ved bruk,

Garanti


a) .1 År for hele maskinen for rørfiberlaserskjæremaskin. (Menneskeskadet skade forhandles.).
b). Laserkilde 2 års garanti
c). Levering av livslangt vedlikehold og reservedeler
d) Gratis trening for operasjonsstab. (ingeniør kan reise til utlandet forhandles.)
