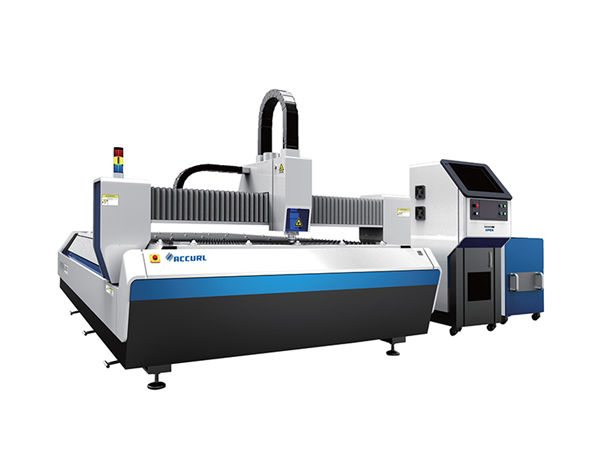

fiber laser skjæremaskin med utvekslingsbord

fiber laser skjæremaskin med utvekslingsbord

produkt detaljer


Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 20GP-beholder
Leveringstid: 30 dager
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljert produktbeskrivelse

Applikasjon::Alt metallmaterialeKutte tykkelse:SS opp til 10 mm, MS opp til 22 cm
Lasertype ::FiberCNC Or Not ::Ja
Kjølemodus ::VannkjølingKontrollprogramvare ::Cypcut
Støttet grafisk format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOpprinnelsessted::Kina
Modellnummer::3015JDTjeneste tilbys etter salg ::Ingeniører tilgjengelig for servicemaskiner i utlandet
Gjenta nøyaktighet ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbeidsfuktighet ::5%-95%Laserkilde:Kinesisk eller importert
Spenning::AC380V ± 10% 50 HZ (60 HZ)Skjæreområde:3000 * 1500mm standard, større kan tilpasses

Maskinhus


1. Vår maskinhus med 8mm stålkonstruksjon, 600 ℃ varmebehandling, presis sveising, for å sikre 20 års bruk uten deformasjon.

2. Skuff med magnesiumlegering, Sterk stabilitet uten deformasjon, Rask bevegelse.

3. Høy effektivitetsregulering av røykesystem på begge sider av maskinhuset, Sterkt segmentert støv og røykesamling, det vil redusere skader på arbeidstakeren.

4. Importert presisjonsflensreduksjons- og servomotor, rask løpehastighet.

5. 70 blader og 6 glidestenger på maskinsengen, med tette kniver for å redusere maskinvarslingen, skyvbarrer som arbeider med sylindere for å laste opp og laste ned ark lett.

6. Fleksibel lasteboks kan åpnes foran og på begge sider, noe som er overbevisende for maskinens arbeidsforhold.

Anvendte materialer


Rustfritt stål, karbonstål, legert stål, silisiumstål, fjærstål, galvaniseringsplate, syltet plate, messingplate, kobberplate, aluminiumsplate, etc.

Prouct-beskrivelse


Fiber Laser Cutting Machine brukes til alle metallskjæring, spesielt egnet for rustfritt stål, karbonstål, galvanisert plate og så videre.
Mye brukt i metallprodukter, stålkonstruksjon, presisjonsmaskiner, bildeler, briller, smykker,
navneskilt, reklame, kunsthåndverk, elektronikk, leker, emballasje og andre næringer

spesifikasjon


LaserkildeIPG / Raycus / Nlight
Maskinkroppgantry struktur
ArbeidsreiserTallpresisjonskabel med høy presisjon kule med mateanordning
Maks løpehastighet80 m / min
X / Y-presisjon0,03 mm / m
Strømforsyning380V 50Hz / 60Hz
X / Y gjentatt posisjonspresisjon± 0,03 mm
Løpstemperatur0 ° C-45 ° C
Maks akselerasjon1,0 g
Maskinens bruttokraft<16KVA
Anvendte materialerTynt, mildt stål, rustfritt stål og andre typer metallplater
Skjæreområde3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Total vekt4500KGS

Detaljerte bilder

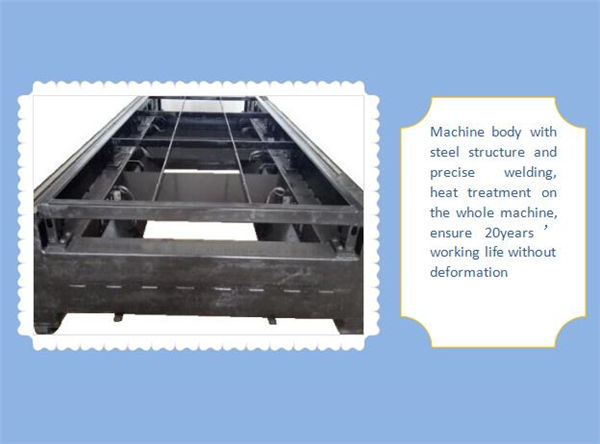

Navn:Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers kjøling i ovnen, nøyaktig sveising av CO2-beskyttelse, for å sikre 20 års bruk uten deformasjon.
b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater.
c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.

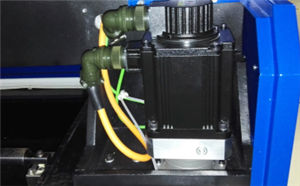

Navn:AC servomotor og driver

Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.

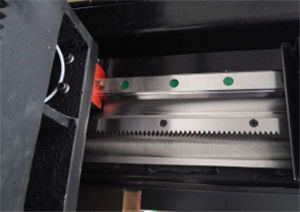

Navn:Lineære guider med presisjon

Avansert kuttesystem, laserkraft og servobevaring passer hverandre perfekt, importert utstyr med høy presisjon og rackstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet.

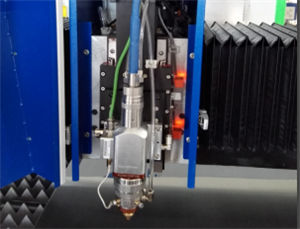

Navn:Skjærehode



Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.

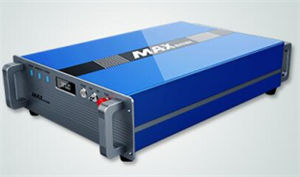

Navn:Laserkilde

rask hastighet, skjærelinje med høy presisjon og glatt kanten





















































































Klippe prøver


Prøver:
