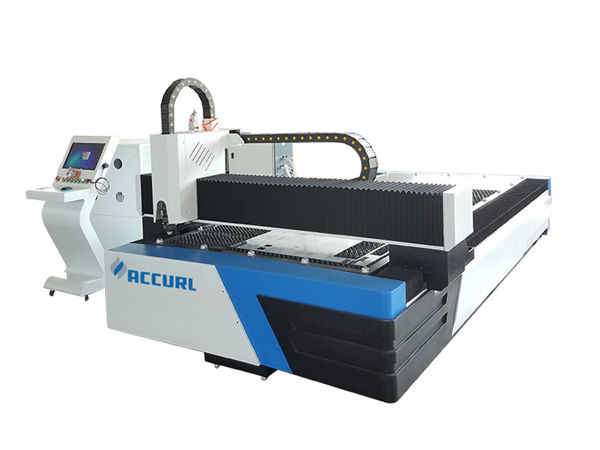

ipg / raycus cnc fiber laser skjæremaskin laserplate metall kutter

ipg / raycus cnc fiber laser skjæremaskin laserplate metall kutter

produkt detaljer


Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 20GP-beholder
Leveringstid: 30 dager
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljert produktbeskrivelse


Applikasjon:Alt metallmaterialeKutte tykkelse:SS opp til 10 mm, MS opp til 22 cm
Lasertype:FiberCNC eller ikke:Ja
Kjølemodus:VannkjølingKontrollprogramvare:Cypcut
Grafisk format som støttes:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOpprinnelsessted:Kina
Modellnummer::TY-3015JBEtter-salgstjeneste levert:Ingeniører tilgjengelig for servicemaskiner i utlandet
Gjenta nøyaktighet ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbeidsfuktighet ::5%-95%Laserkilde:Kinesisk eller importert
Spenning::AC380V ± 10% 50 HZ (60 HZ)Skjæreområde:3000 * 1500mm standard, større kan tilpasses

Maskinhus


1. Taiyis maskinhus med 8mm stålkonstruksjon, 600 ℃ varmebehandling, presis sveising, for å sikre 20 års bruk uten deformasjon.
2. Skuff med magnesiumlegering, Sterk stabilitet uten deformasjon, Rask bevegelse.
3. Høy effektivitetsregulering av røykesystem på begge sider av maskinhuset, Sterkt segmentert støv og røykesamling, det vil redusere skader på arbeidstakeren.
4. Importert presisjonsflensreduksjons- og servomotor, rask løpehastighet.
5. 70 blader og 6 glidestenger på maskinsengen, med tette kniver for å redusere maskinvarslingen, skyvbarrer som arbeider med sylindere for å laste opp og laste ned ark lett.
6. Fleksibel lasteboks kan åpnes foran og på begge sider, noe som er overbevisende for maskinens arbeidsforhold.

spesifikasjon


LaserkildeIPG / Raycus / Nlight
Maskinkroppgantry struktur
ArbeidsreiserTallpresisjonskabel med høy presisjon kule med mateanordning
Maks løpehastighet80 m / min
X / Y-presisjon0,03 mm / m
Strømforsyning380V 50Hz / 60Hz
X / Y gjentatt posisjonspresisjon± 0,03 mm
Løpstemperatur0 ° C-45 ° C
Maks akselerasjon1,0 g
Maskinens bruttokraft<16KVA
Anvendte materialerTynt, mildt stål, rustfritt stål og andre typer metallplater
Skjæreområde3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Total vekt4500KGS

Kuttreferansetabell


LaserkraftMaks skjæretykkelse
Karbonstål (mm)Rustfritt stål (mm)Aluminium (mm)Messing

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Over parameter for referanse

Detaljerte bilder


Navn:Maskinhus og tilbehør.600 ℃ varmebehandling, 24 timers kjøling i ovnen, nøyaktig CO2-beskyttelse sveising, for å sikre 20 års bruk uten deformasjon.
b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater.
c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.
Navn:AC servomotor og driver Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.
Navn:Precision Linear GuidesAvansert kuttesystem, laserkraft og servobeweging passer perfekt for hverandre, importert gir med høy presisjon og girstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet ..
Navn:Skjærehode Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.
Navn:Laser kildefasthastighet, skjærelinje med høy presisjon og jevn spiss

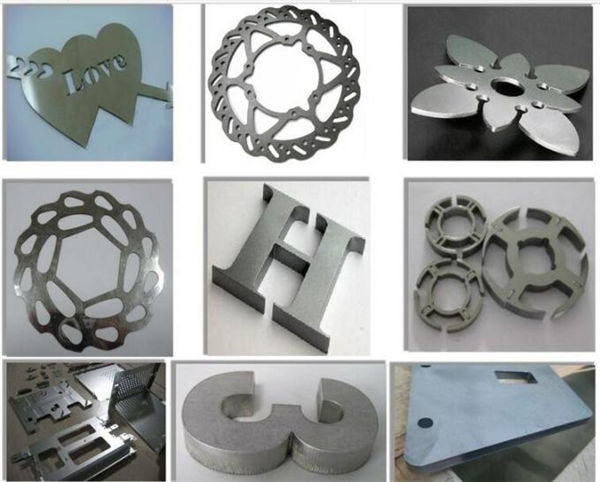

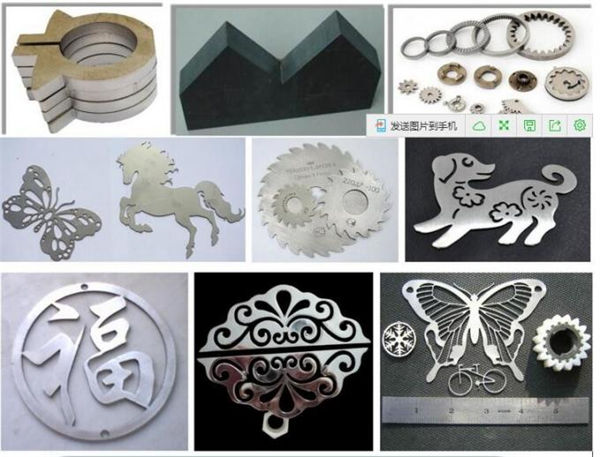

Klippe prøver


Trening


Etter signering av kontrakten, kan ditt firma ordne teknolog som kommer til vår fabrikk for å lære grunnleggende kunnskap om utstyr og driftsmessige nødvendigheter, tilstrekkelig treningstid om 1-3 dager, opplæringsinnholdet er som følger:
a) Vanlig opplæring for tegningsprogramvare;
b) Maskin av og på trening prosedyrer;
c) Betydningen av kontrollpanel og programvareparametere, parameterens innstilling;
d) Grunnleggende rengjøring og vedlikehold av maskinen;
e) Vanlig feilsøking for maskinvare;
f) Forsiktighet ved bruk

Garanti


a) .1 År for hele maskinen (menneskeskapt skade er forhandlet.).
b). Laserkilde 2 års garanti
c). Levering av livslangt vedlikehold og reservedeler
d) Gratis trening for operasjonsstab. (ingeniør kan reise til utlandet forhandles.)
