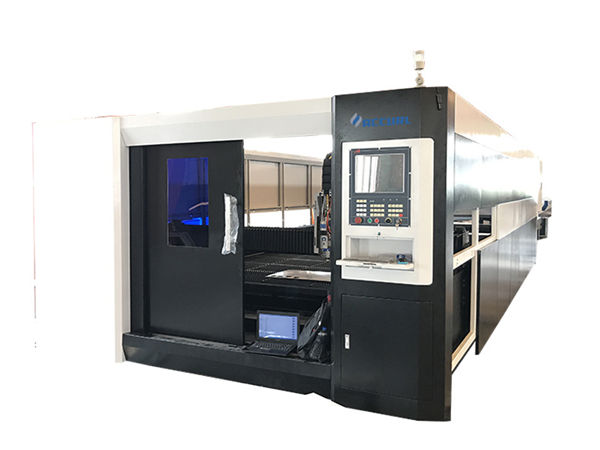

3000w fiber cnc laser metal cutting machine gantry double driving structure

produkt detaljer

Sertifisering: CE
Betalings- og leveringsbetingelser:
Minste ordremengde: 1 Sett
Pris: omsettelig
Emballasjedetaljer: 1 * 40GP-beholder
Leveringstid: 30 dager
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljert produktbeskrivelse

Applikasjon::	Alt metallmateriale	Kutte tykkelse:	SS opp til 12 mm, MS opp til 22 cm
Lasertype ::	Fiber	Pulsfrekvens:	1-2000HZ
Posisjonssystem:	Det røde lyset	Kontrollprogramvare ::	Cypcut
Støttet grafisk format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Opprinnelsessted::	Kina
Modellnummer::	TY-DD3015	Tjeneste tilbys etter salg ::	Ingeniører tilgjengelig for servicemaskiner i utlandet
Gjenta nøyaktighet ::	+ -0.03mm	Driftstemperatur::	0 ° C-45 ° C
Arbeidsfuktighet ::	5%-95%	Laserkilde:	Kinesisk eller importert
Spenning::	AC380V ± 10% 50 HZ (60 HZ)	Skjæreområde:	3000x1500mm

Fordel med fiberlasermaskin

1. Utmerket kvalitet på lysstrålen
2. Høy klippehastighet: 2 ganger med co2 laserskjæremaskin under samme kraft.
3. Meget høy stabilitet og effektivitet for fotoelektrisk konvertering
4. Veldig lav ved bruk av kostnader og vedlikeholdskostnader
5. Praktisk produktdrift og vedlikehold
6. Meget sterke myke optiske effekter: kompakt volum og struktur
7. Gantry dobbel kjørestruktur, høy demping maskinverktøy seng, god stiv,
8.Denne modellen vedtar importert AC-servosystemdriver og importert transmisjonssystem, den bevegelige strukturen av maskinverktøyet vedtar importert gir og rackoverføring, lineært føringsspor for styring, sikrer høy hastighet, høy presisjon og høy pålitelighet av utstyret.
9. Rack og guide bruker fullstendig lukket beskyttelsesanordning, som forhindrer oljefri friksjonsbevegelse og støvforurensning, forbedrer levetiden til transmisjonsdeler og sikrer nøyaktigheten av maskinens bevegelse.
10. Profesjonell laserskjæremaskin, cnc-kontrollsystem, datamaskindrift, kan sikre skjærekvalitet og mer praktisk for skjærearbeid.
11. Automatisk konfigurasjon av sveisebord, som forkorter ventetiden, og effektiviserer arbeidseffektiviteten mer enn 30%.
12. Fullt lukket beskyttelsesdeksel ved bruk av sikkerhet (lukket modell)

De viktigste funksjonene i fiber laser skjæremaskin

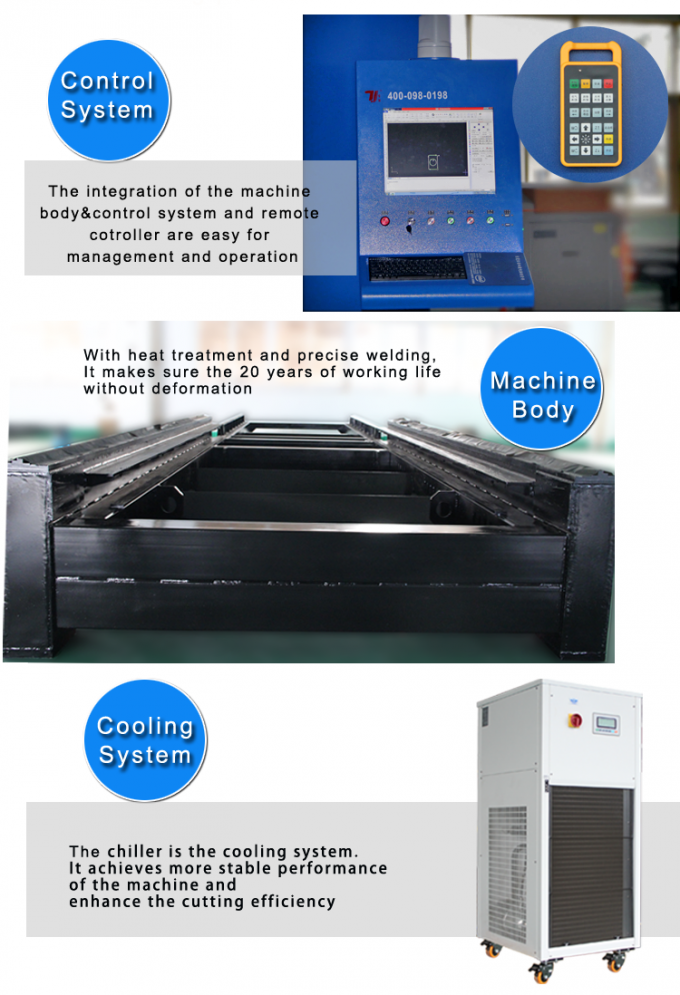

Maskinhus:
1. Taiyis maskinhus med 8mm stålkonstruksjon, 600 ℃ varmebehandling, presis sveising, for å sikre 20 års bruk uten deformasjon.
2. Skuff med magnesiumlegering, Sterk stabilitet uten deformasjon, Rask bevegelse.
3. Høy effektivitetsregulering av røykesystem på begge sider av maskinhuset, Sterkt segmentert støv og røykesamling, det vil redusere skader på arbeidstakeren.
4. Importert presisjonsflensreduksjons- og servomotor, rask løpehastighet.
5. 70 blader og 6 glidestenger på maskinsengen, med tette kniver for å redusere maskinvarslingen, skyvbarrer som arbeider med sylindere for å laste opp og laste ned ark lett.
6. Fleksibel lasteboks kan åpnes foran og på begge sider, noe som er overbevisende for maskinens arbeidsforhold.

spesifikasjon

Laser kilde medium	Fiber
Skjæreområde (L * W)	3000 mm × 15000 mm
Z akselslag	250 mm
Maks. posisjoneringshastighet	120 m / min
X, Y aksel Maks. akselerere hastigheten	1,0 g
Kjøleform	Vannkjøling
Laser bølgelengde	1070nm
Utgangseffekt fra laserkilde	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valgfri)
Min. kutte gapet	≤ 0,1 mm
Plasseringsnøyaktighet på X, Y og Z aksler	± 0,03 mm
Gjentatt posisjoneringsnøyaktighet for X-, Y- og Z-aksler	± 0,01 mm
Tykkelse av skjæremateriale (i henhold til materiale)	0,2 - 25 mm
Drivermodell	Importert servomotor
kraft krav	380V, 50/60 Hz
Arbeidstemperatur	0-45 ℃
Kontinuerlig arbeidstid	24 timer
Maskinens vekt	Cirka 12000 kg
Total beskyttelsesnivå på strømforsyningen	IP54

Referansetabell for kuttetykkelse

Laserkraft	Maks skjæretykkelse
Laserkraft	Karbonstål (mm)	Rustfritt stål (mm)	Aluminium (mm)	Messing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Over parameter for referanse

Anvendte materialer

kitchen ware, chassis and cabinet,metal pipe,lamp&lanterns,metal ware,hardware,precision machinery,auto parts,elevator,nameplate,advertisement,electronics,toys and other industries.

Detaljerte bilder

	Navn: Maskinhus og tilbehør 60000 ℃ varmebehandling, 24 timers avkjøling i ovnen, nøyaktig sveising av CO2-beskyttelse, for å sikre 20 års bruk uten deformasjon. b.Synkron X / Y / Z-akser: Z-aksen kan løpe 150 mm, egnet for å kutte mange varianter av metallplater. c. Høy kvalitet garanterer holdbarhet og lettere vedlikehold.
Navn:AC servomotor og driver Den importerte servomotoren (Y-aksen drevet av to servomotorer) sammen med den sofistikerte planetreduseren sikrer jevn, presis og pålitelig kjøring.
	Navn:Precision Linear GuidesAvansert kuttesystem, laserkraft og servobeweging passer perfekt for hverandre, importert gir med høy presisjon og girstasjon, utskiftbart dobbelt arbeidsbord, for å sikre høyere prosesshastighet og nøyaktighet ..
Navn:Skjærehode Det kontaktløse skjærehodet har funksjonen automatisk høydesporing og antikollisjon, noe som forbedrer skjærehastigheten, glattheten og skjære nøyaktigheten under samme utgangseffekt. Med andre ord kan kutteeffektiviteten økes.
	Navn:Laser kildefasthastighet, skjærelinje med høy presisjon og jevn spiss

Trening

Service etter salg, fra trening til maskininstallasjon (3 måter):
1.Trening av video og brukerhåndbok på engelsk som skal tilbys for installasjon, drift, vedlikehold og feilsøking, og teknisk guide som skal tilbys via e-post, faks, telefon / whatsapp / skype // og så videre, når du møter noen problemer med installasjon, bruk eller justering.
2.Ditt selskap kan ordne teknolog som kommer til vår fabrikk for å lære grunnleggende kunnskap om utstyr og driftsmessige nødvendigheter, tilstrekkelig treningstid om 3-5 dager, opplæringsinnholdet er som følger:
a) Vanlig opplæring for tegningsprogramvare;
b) Maskin av og på trening prosedyrer;
c) Betydningen av kontrollpanel og programvareparametere, parameterens innstilling
d) Grunnleggende rengjøring og vedlikehold av maskinen;
e) Vanlig feilsøking for maskinvare;
f) Forsiktighet ved bruk.
3. Dør-til-dør instruksjonstreningstjeneste. visum, reiseutgifter og overnatting vil være på kundens pris. Det er bedre å arrangere en oversetter for begge våre ingeniører i løpet av treningsperioden. Treningstid: 3-5 dager.

Garanti

a) .1 År for hele maskinen (menneskeskapt skade er forhandlet.).
b). Laserkilde 2 års garanti
c). Levering av livslangt vedlikehold og reservedeler
d) Gratis trening for operasjonsstab. (ingeniør kan reise til utlandet forhandles.)
